Трансформаторы ТД

Назначение и условия эксплуатации

Силовые масляные трансформаторы серии ТД с дутьевым охлаждением предназначены для преобразования электрической энергии в сетях переменного тока частотой 50 Гц. Их основная область применения — узловые распределительные подстанции, промышленные предприятия и объекты генерации, где требуется длительная передача номинальной мощности и возможность форсирования режима в часы пик.

Трансформаторы ТД рассчитаны на продолжительный режим работы при следующих условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — до 80% при +25 °C;
• окружающая среда — невзрывоопасная, без токопроводящей пыли и агрессивных газов.

Оборудование соответствует ГОСТ 11677-85, ГОСТ 14209-97 и требованиям ПУЭ (главы 2.1, 4.2).

Климатическое исполнение и размещение

Завод выпускает трансформаторы ТД в нескольких климатических исполнениях, позволяющих надёжно эксплуатировать их в различных макроклиматических районах.

Выбор исполнения выполняется по ГОСТ 15150-69. Стандартное предложение — У1, при необходимости работы в суровых условиях применяется УХЛ1 с морозостойкими уплотнениями и арктическим маслом.

Специфика и особенности

Отличительная черта серии ТД — система охлаждения Д (естественная циркуляция масла с принудительным воздушным дутьём). На радиаторах установлены малошумные вентиляторы, которые автоматически включаются при достижении заданной температуры масла или тока нагрузки. Это позволяет использовать трансформатор в двух режимах: экономичном с естественным охлаждением и форсированном с обдувом.

• форсирование мощности до 140% от номинальной в режиме с дутьём без замены оборудования;
• автоматическое управление вентиляторами по температуре масла — не требует вмешательства персонала;
• возможность работы в режиме естественного охлаждения (М) при малых нагрузках, что экономит ресурс вентиляторов и снижает шум;
• оптимальное решение для подстанций с выраженными сезонными или суточными пиками нагрузки;
• отсутствие РПН упрощает конструкцию и снижает затраты на обслуживание по сравнению с серией ТДН.

Трансформаторы ТД изготавливаются в радиаторных баках с навесными вентиляторами. Гофрированные баки не применяются ввиду необходимости установки дутьевых модулей.

Основные комплектующие

Трансформаторы ТД комплектуются оборудованием, обеспечивающим надёжную работу в форсированных режимах.

• Высоковольтные вводы — проходные фарфоровые изоляторы на соответствующие напряжения.
• Низковольтные вводы — контактные зажимы для подключения шин или кабелей.
• Радиаторы с дутьевыми вентиляторами — навесные охладители с электродвигателями 220/380 В, степень защиты IP55.
• Шкаф автоматики охлаждения — обеспечивает включение и отключение вентиляторов по сигналам термодатчиков и реле тока.
• Газовое реле — контролирует газообразование и бурное движение масла при внутренних повреждениях.
• Манометрический термометр — с контактами для управления вентиляторами и сигнализации.
• Предохранительный клапан — защита бака от избыточного давления.
• Маслоуказатель и воздухоосушитель — контроль уровня масла в расширителе и осушка воздуха.

Требования к эксплуатации

Эксплуатация трансформаторов ТД должна вестись в строгом соответствии с ПТЭЭП и ПУЭ. Основное внимание уделяется системе дутьевого охлаждения.

Перед пуском

• проверьте исправность вентиляторов, цепей управления и сигнализации;
• убедитесь в чистоте радиаторов и свободном доступе воздуха;
• измерьте сопротивление изоляции обмоток и электродвигателей вентиляторов;
• проверьте уровень масла, отсутствие течи, исправность газового реле.

В процессе работы

• не допускайте длительной работы с отключёнными вентиляторами при нагрузке выше номинальной без дутья;
• контролируйте температуру масла — верхний предел +95 °C, кратковременно допускается до +105 °C;
• ежемесячно проверяйте срабатывание автоматики включения вентиляторов.

Безопасность и эксплуатационные преимущества

Трансформаторы ТД проектируются с учётом требований безопасности для персонала и самого оборудования, включая защиту вентиляторов от перегрузок и автоматический контроль температуры.

• Пожаробезопасность — масло не поддерживает горение, дутьё не создаёт искрообразования;
• Взрывозащита — предохранительный клапан и газовое реле;
• Защита вентиляторов — автоматическое отключение при перегрузке, контроль целостности цепей;
• Низкий уровень шума в экономичном режиме — при малых нагрузках вентиляторы не работают;
• Увеличенный срок службы изоляции — эффективное охлаждение снижает тепловое старение.

«Трансформатор ТД — это проверенное решение для пиковых нагрузок. Мы устанавливаем вентиляторы с ресурсом не менее 30 000 часов и дублирующие термодатчики, чтобы система охлаждения работала безотказно даже при длительных перегрузках. Отсутствие РПН делает конструкцию проще и надёжнее в эксплуатации».
Главный технолог завода

Техническое обслуживание

Регламент обслуживания трансформаторов ТД дополнен операциями по уходу за системой дутьевого охлаждения.

Виды и периодичность

Ресурс вентиляторов позволяет эксплуатировать их без замены не менее 5–7 лет при нормальных условиях. Рекомендуется раз в год проверять сопротивление изоляции электродвигателей.

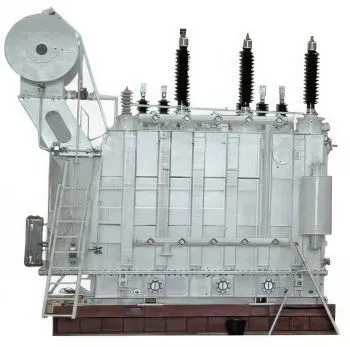

Конструкция, устройство

Трансформатор ТД включает активную часть, бак с радиаторами и дутьевыми вентиляторами, расширитель и комплект контрольно-измерительных приборов. Вентиляторы крепятся непосредственно на радиаторах или на общей раме под ними, обеспечивая направленный поток воздуха.

Система охлаждения Д

Бак сварной, радиаторного типа, рассчитан на установку вентиляторов. Расширитель снабжён воздухоосушителем.

Собственное производство

Трансформаторы ТД проектируются и собираются на собственном заводе с полным технологическим циклом, включая изготовление и настройку системы дутьевого охлаждения.

• шихтовка магнитной системы из холоднокатаной стали;
• намотка обмоток на станках с ЧПУ;
• сварка баков с патрубками под радиаторы и вентиляторы;
• сборка и тестирование шкафов автоматики охлаждения;
• вакуумная заливка масла и комплексные испытания с проверкой работы дутья.

«Собственное конструкторское бюро разработало оптимальную геометрию обдува радиаторов, которая снизила уровень шума на 5 дБА без потери эффективности охлаждения. Это важно для подстанций в городской черте».
Ведущий инженер-конструктор

Линейка продукции

Завод выпускает трансформаторы ТД в широком диапазоне мощностей и напряжений.

Также доступны модели мощностью 63000 и 80000 кВА на те же классы напряжений. Установочные размеры, масса масла и полный вес уточняются по опросному листу.

Расшифровка маркировки

Маркировка несёт ключевую информацию. Рассмотрим на примере ТД-16000/110-10 У1:

• Т — трёхфазный;
• Д — система охлаждения с дутьём (естественная циркуляция масла + обдув радиаторов);
• 16000 — номинальная мощность, кВА;
• 110 — класс напряжения обмотки ВН, кВ;
• 10 — номинальное напряжение обмотки НН, кВ;
• У1 — климатическое исполнение и категория размещения.

Если в трансформаторе предусмотрено регулирование под нагрузкой, маркировка меняется на ТДН-16000/110-10 У1.

Надежность продукции и гарантийное обслуживание

Все трансформаторы ТД перед отгрузкой проходят полный цикл приёмо-сдаточных испытаний, включая проверку работы дутьевого охлаждения под нагрузкой.

Гарантийный срок — 3 года с момента ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. В течение этого периода завод обязуется устранить заводские дефекты или заменить оборудование.

Соблюдение условий транспортировки, хранения и эксплуатации по ПТЭЭП и руководству по эксплуатации — обязательное условие гарантии.

Как сделать заказ?

Для оформления заказа направьте на почту или через форму сайта заполненный опросный лист с основными параметрами:

• мощность (кВА);
• класс напряжения ВН и НН;
• климатическое исполнение;
• необходимость дополнительных опций (малошумное исполнение, дополнительная комплектация).

Наши специалисты свяжутся с вами для уточнения деталей и подготовки коммерческого предложения в течение 1 рабочего дня.

Условия оплаты

Мы предлагаем удобные условия для партнёров:

• предоплата 50% — для запуска в производство;
• окончательный расчёт — перед отгрузкой после уведомления о готовности;
• возможна оплата по факту поставки для постоянных заказчиков (на условиях отсрочки).

Цены фиксируются в спецификации и действуют до конца календарного месяца. Доставка осуществляется силами завода или самовывозом.

Персональный подбор и быстрый заказ

Инженеры завода готовы помочь с выбором трансформатора ТД под конкретный график нагрузки. Мы рассчитаем режимы с дутьём и без, подберём оптимальную мощность и состав оборудования.

Для быстрого заказа позвоните по телефону горячей линии или оставьте заявку на сайте. Средний срок изготовления стандартных моделей — от 6 до 8 недель. Нестандартные исполнения — по согласованию.

«Трансформатор ТД — это не просто машина, а тщательно просчитанный тепловой режим. Мы подбираем вентиляторы и радиаторы так, чтобы клиент получал максимальную мощность при минимальных затратах на охлаждение».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация трансформаторов ТД регламентируются следующими основными документами:
